しい演出を―

ライトガイド(導光棒)の光ガイディングバーイメージ画像

光ガイディングバー

光ガイディングバーは
樹脂成形のプロフェッショナル フクビ化学の
独自の「ライトガイド(導光棒)」です

光ガイディングバーとは

光ガイディングバーは、点光源であるLEDの光を透明樹脂で導光し、美しく上品な光を演出する、フクビ化学独自のライトガイド(イルミネーション部材)です。

耐熱性・柔軟性・光の均一性に優れており、車載や家電・ロボット・医療機器など、様々な用途に活用することができます。


コア層にアクリル樹脂・クラッド層に低屈折率材を使用した2層構造になっており、それらの屈折率の差を利用して導光します。

最大2.5mまで均一な発光性が得られます。(両端から光源を入光すると、最大5mまで導光します)

光ガイディングバー全体を光らせるだけでなく、表層の設計によっては局部を光らせることも可能です。

POINT01

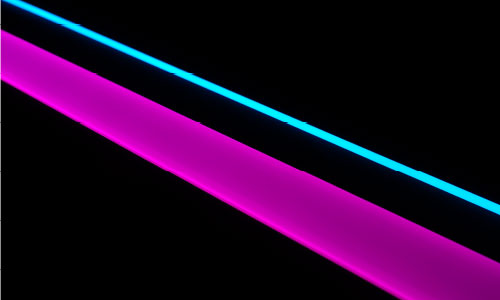

光ガイディングバーポイント1説明画像

太さ(φ)・光学特性・硬度など、
バリエーションが豊富で、
ニーズに合わせた多様なラインナップ

太さ(φ)のバリエーションが豊富であり、尚且つ、硬い「ハードタイプ」と柔らかい「ソフトタイプ」をご用意しております。さらに光学特性の異なるタイプもあり、組み合わせにより様々なシチュエーションでの光の演出に対応できます。

POINT02

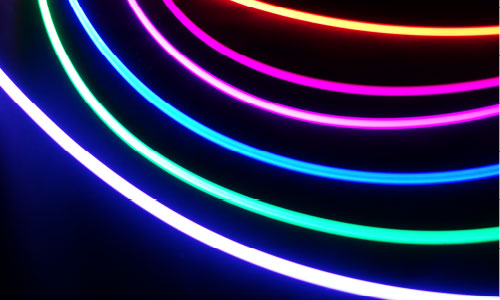

光ガイディングバーポイント2説明画像

美しく上品な発光演出を
可能にします

光源であるLEDの光を線状光源として映し出すため、幻想的な美しい光の演出が可能です。

POINT03

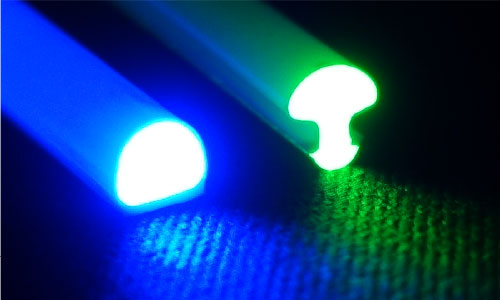

光ガイディングバーポイント3説明画像

円形状だけではなく、
様々な形状の導光棒をご提案

フクビ化学の強みである【異形押出成形技術】を活かし、円形状だけではなく複雑な形状や反射層を持たせて発光の方向性を持たせたものなど、様々な導光棒を成形することができます。

上記に加えて、点光源であるLEDテープの故障時にはテープ全体の取り換えが必要になりますが、光ガイディングバーは1つの光源のみで導光できるため、故障した光源のみの取り換えで済み、メンテナンスが容易となります。

PRODUCTS

ラインナップ

用途に合わせた3パターンの仕様を開発

コア層に透明性に優れたアクリル系樹脂を用い、特長の違う3パターンの仕様を開発しました。

S-Bタイプ

発光性に優れ、柔軟性・耐衝撃性を備えたソフト高輝度タイプ

S-Cタイプ

白色光の色度変化を抑え、柔軟性・耐衝撃性を備えたソフト発光均一タイプ

Hタイプ

耐久性・発光均一性に優れたハードタイプ

光ガイディングバーの種類説明画像

優れた耐久性を実現

クラッド層に性能の良い樹脂を用いることで優れた耐久性を実現(耐侯性・耐薬品性・耐汚性)しました。

円形状
外観︓白
外径
(mm)
S-Bタイプ S-Cタイプ Hタイプ
円形状イラスト φ3.5 S-3.5WB S-3.5WC H-3.5W
φ4.0 S-4.0WB S-4.0WC H-4.0W
φ6.3 S-6.3WB S-6.3WC H-6.3W
φ8.0 S-8.0WB S-8.0WC H-8.0W
反射層付与
(赤部︓反射層)
大きさ
A×B(mm)
S-Bタイプ S-Cタイプ Hタイプ
反射層付与イラスト 5.0×5.0 S-KWB S-KWC H-K
PERFORMANCE TESTING

評価・試験

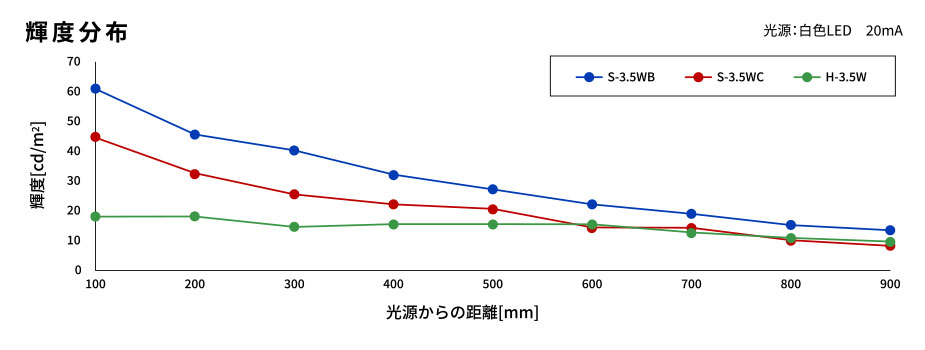

発光性能評価 3タイプそれぞれ発光に特長があります

※S-B(ソフト高輝度)タイプは、短い距離での発光に適しています。

※S-C(ソフト均一発光)タイプは、柔軟性に優れながらも長い発光に適しています。

※H(ハード)タイプは、発光均一性に優れています。

発光性能評価の輝度分布グラフ
発光性能評価の色度分布グラフ

耐久性試験 光ガイディングバーは、環境変化にも対応できる耐久性を保持しています。

耐熱性 85℃× 500h
冷熱性 80℃× 24 h → -30℃ × 24h
耐湿性 50℃・95% × 500h
耐寒性 -30℃× 500h

※両端封止したサンプルにて試験実施

耐久性試験結果画像

3タイプいずれも

光学特性変化なし

CAPABILITIES

開発実績

複雑な形状の開発実績もございます。
ニーズに合わせた成形を実現いたします。

クラッド層・コア層・反射層を示したイラスト
円形状 外観色 外径
(mm)
S-Bタイプ 円形状
円形状イラスト φ2.0
異形形状
(勘合・その他)
外観色 大きさ
A×B(mm)
S-Bタイプ S-Cタイプ
異形形状イラスト1 5.8×6.5
異形形状イラスト2 30.0×3.0
異形形状
(勘合・その他)
外観色 大きさ
A×B(mm)
Hタイプ
異形形状イラスト3 5.8×6.0
異形形状イラスト4 5.8×6.5
異形形状イラスト5 5.4×4.9
異形形状イラスト6 30.0×3.0
反射層付与
(赤部:反射層)
外観色 大きさ
A×B(mm)
Hタイプ
反射層付与イラスト1 φ6.3
反射層付与2 4.6×4.6
反射層付与3 6.7×6.0
反射層付与4 12.0×10.0
反射層付与5 30.0×3.0
APPLICATION

採用実績

アイデア次第で
様々な分野に応用可能

国内乗用車ステップイルミネーション

国内観光バス天井イルミネーション

海外乗用車内装イルミネーション

海外トラックイルミネーション

高速道路用ワイヤーロープ

電化製品 等

活用イメージ

車載だけでなく、家電・ロボット・eスポーツ用ゲーミングチェア・インテリア・内装イルミネーション・建築資材など、様々な用途にご利用いただけます。

車載イルミネーション

車載イルミネーション使用イメージ画像1
車載イルミネーション使用イメージ画像2

ロボット

ロボット使用イメージ画像

ゲーミングチェア

ゲーミングチェア使用イメージ画像

家電

家電使用イメージ画像

インテリア

インテリア使用イメージ画像

内装イルミネーション

内装イルミネーション使用イメージ画像
ORDER DELIVERY PROCESS

納品までの流れ

お問い合わせ

仕様の打合せ

弊社担当者(場合によっては技術者)よりご要望の詳細を伺いまして、既存ラインナップにて対応可能かどうかの判断を致します。

既存ラインナップからの選定

特注

既存ラインナップに該当するものがない場合は特注対応となります。場合によっては、新規金型が必要になる場合もございます。設計図面+金型費用+製品価格をご提示致します。

お見積り

お見積り(金型費用含)

金型ご発注-試作品のご提供

新規設計内容がFixとなれば、金型製作となります。
金型製作から試作品のご提供までに、約2ヶ月かかります。

試作品のご承認

試作品をお客様にてご評価いただき、良好となれば
納入仕様書を締結の上、初回生産となります。

ご注文

出荷・納品

OTHER

その他の技術紹介

金属調押出成形品

独自の金属調樹脂を用いる事で、金属の様な質感を表現した押出成形品を開発しました。標準色と特注色がございます。お気軽にお問合せ下さい。

ゴールド画像
標準色
ゴールド
シルバー画像
標準色
シルバー
漆黒画像
標準色
漆黒
の他特注色画像
その他特注色

金属に対して

軽量であり、熱伝導率が低いことから結露しにくく錆びないというメリットがあります

採用実績

・業務用冷蔵庫

・建築資材

金属調樹脂イメージ

金属調樹脂イメージ画像

活用イメージ:ワインセラー

ワインセラーイメージ画像
